Скользящие опоры тип a-60 |

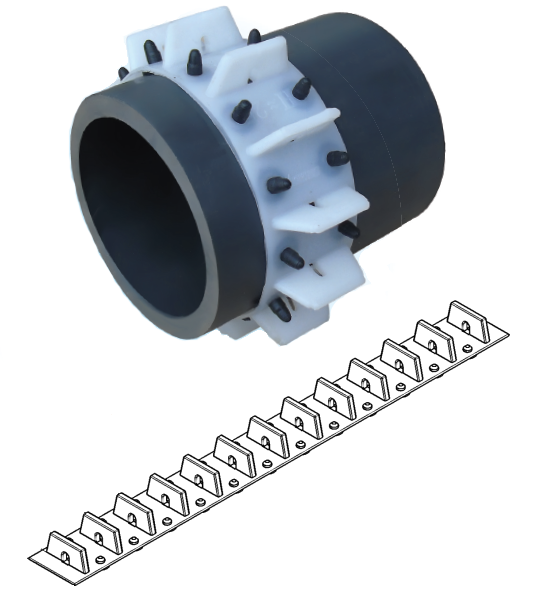

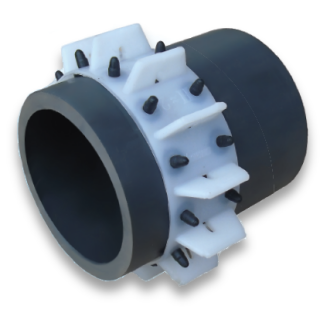

Фото центрирующей опоры типа А-60 с эластомерными тормозящими прокладками, предотвращающими скольжение опоры после установки на трубу.
|
Параметры: |
|
| Доступная высота опор (мм): | 15 ; 25 |
| Ширина опоры (мм): | 60 |
| Длина опоры (мм): | 485 |
| Диапазон диаметров (мм): | 32 - 163 |
| Нагрузка на пояс опор макс. (кг): | 120 |
| Материал исполнения: | MDPE LDPE |
| Допустимые температуры (oC): | -50 do +60 |
| Способ закрытия: | болт M5 из нержавеющей стали |
| Количество дистанционных подпор в одном элементе опоры |
13 |
| Таблица подборки опор типа a-60 | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø 32 ÷ 46 | 4 |
| ø 47 ÷ 59 | 5 |
| ø 60 ÷ 70 | 6 |
| ø 71 ÷ 81 | 7 |
| ø 82 ÷ 94 | 8 |
| ø 95 ÷ 105 | 9 |
| ø 106 ÷ 116 | 10 |
| ø 117 ÷ 129 | 11 |
| ø 130 ÷ 141 | 12 |
| ø 142 ÷ 152 | 13 |
| ø 153 ÷ 163 | 14 |
| Другие диаметры - по запросу | |
Мы поставляем опоры A60 заказчику в виде готовых к установке поясов опор, адаптированных к окружности трубы.
МОНТАЖ: скользящие опоры системы „a-60” могут состоять из одной или нескольких частей, которые устанавливаются зажатием на трубе соединительных элементов (болтов из нержавеющей или оцинкованной стали, или пластмассы либо пластиковых поясов). Многоэлементный вариант создается путем сварки элементов.

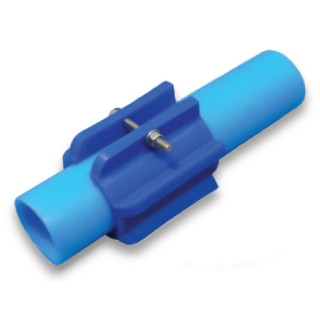

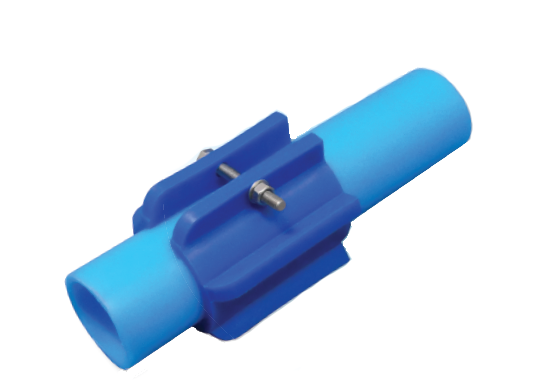

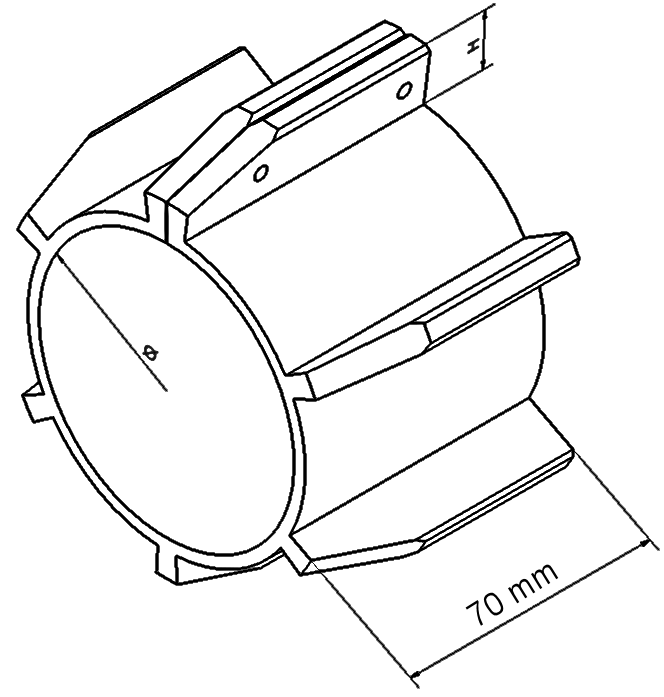

Скользящие опоры тип a-60 KLIPS |
|
Параметры: |
|
| Доступная высота опор (мм): | 15 ; 20 ; 25 ; 30 ; 40 |
| Ширина опоры (мм): | 70 |
| Диапазон диаметров (мм): | 20 - 125 |
| Нагрузка на пояс опор макс. (кг): | 120 |
| Материал исполнения: | MDPE LDPE |
| Допустимые температуры (oC): | -50 do +60 |
| Способ закрытия: | болт M5 из нержавеющей стали |
| Количество дистанционных подпор в одном элементе опоры |
6 |
| Таблица подборки опор типа a-60 KLIPS | ||
|---|---|---|
| Диаметр трубы[mm] | Доступная высота опор [mm] | количество |
| 20 | 15 ; 25 | 1 klips |
| 25 | 15 ; 25 | 1 klips |
| 32 | 15 ; 25 | 1 klips |
| 40 | 15 ; 25 | 1 klips |
| 50 | 15 ; 20 | 1 klips |
| 63 | 15 ; 30 | 1 klips |
| 75 | 15 ; 25 | 1 klips |
| 90 | 15 ; 25 | 1 klips |
| 110 | 15 ; 25 ; 40 | 1 klips |
| 125 | 15 ; 25 ; 40 | 1 klips |
| Другие диаметры - по запросу | ||

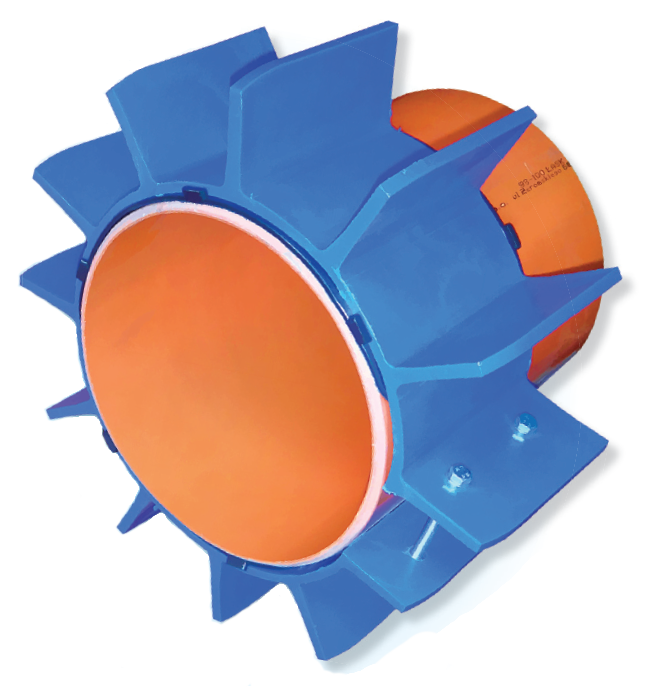

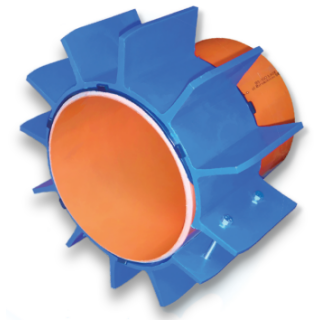

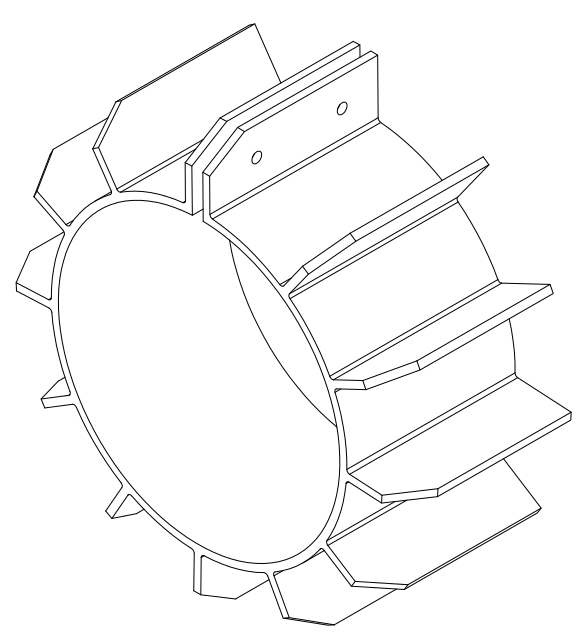

Скользящие опоры тип a-120 |
|
Параметры: |
|
| Доступная высота опор (мм): | 25 ; 40 ; 60 |
| Ширина опоры (мм): | 120 |
| Диапазон диаметров (мм): | 105 - 347 |
| Нагрузка на пояс опор макс. (кг): | 250 |
| Материал исполнения: | MDPE LDPE |
| Допустимые температуры (oC): | -50 do +60 |
| Способ закрытия: | Два винта M5 из нержавеющей стали |
| Количество дистанционных подпор в одном элементе опоры |
12 |
| Таблица подборки опор типа a-120 | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø 105 ÷ 121 | 7 |
| ø 122 ÷ 139 | 8 |
| ø 140 ÷ 156 | 9 |
| ø 157 ÷ 172 | 10 |
| ø 173 ÷ 189 | 11 |
| ø 190 ÷ 207 | 12 |
| ø 208 ÷ 224 | 13 |
| ø 225 ÷ 244 | 14 |
| ø 245 ÷ 251 | 15 |
| ø 262 ÷ 278 | 16 |
| ø 279 ÷ 295 | 17 |
| ø 296 ÷ 312 | 18 |
| ø 313 ÷ 330 | 19 |
| ø 331 ÷ 347 | 20 |
| Другие диаметры - по запросу | |
МОНТАЖ: Опоры А-120 поставляются заказчику в виде одной или нескольких частей. Монтаж заключается в зажатии на трубе болтами из нержавеющей стали.
Скользящие опоры тип a-NT |

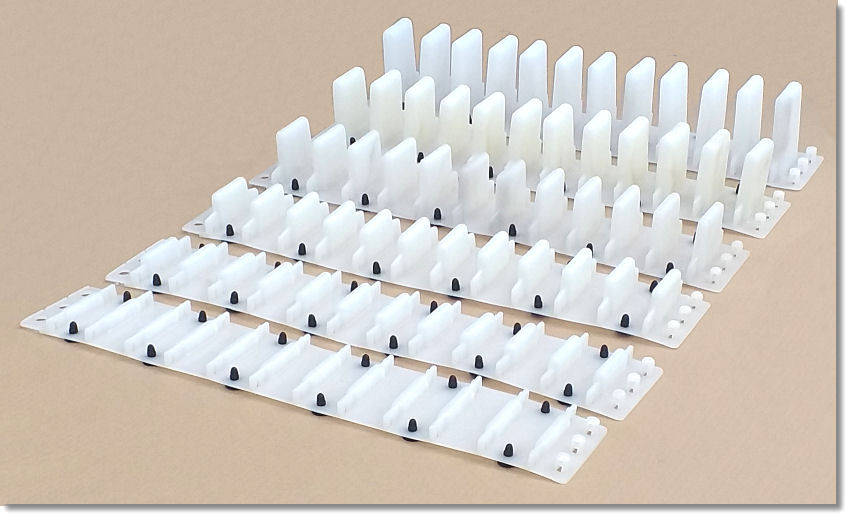

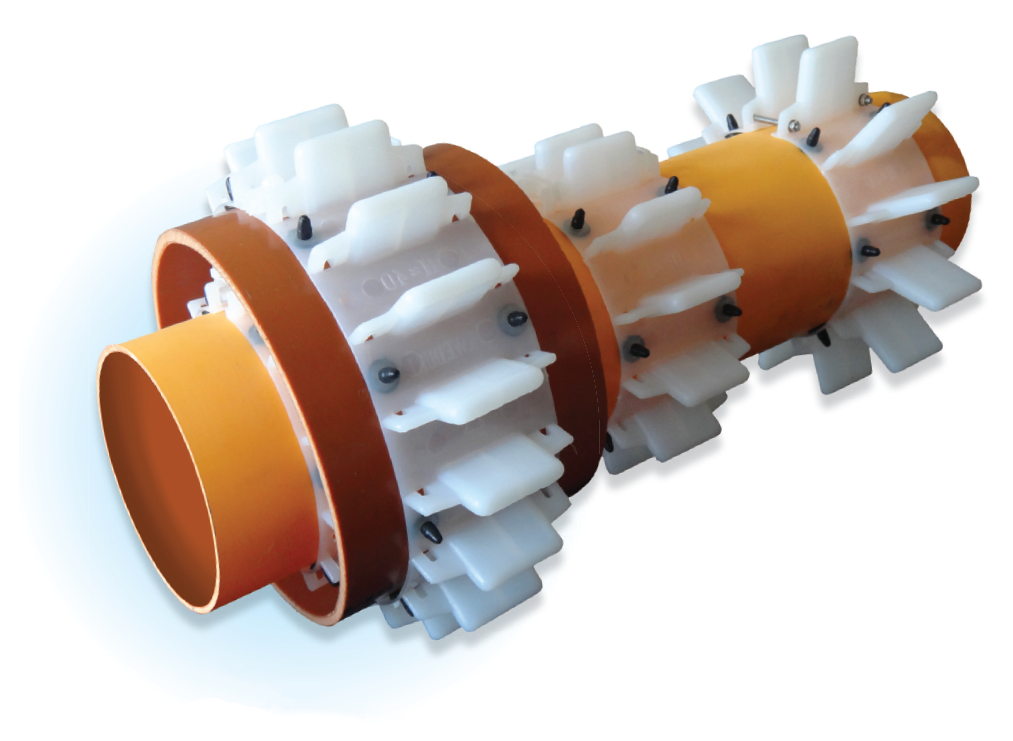

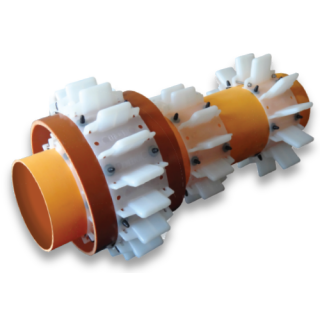

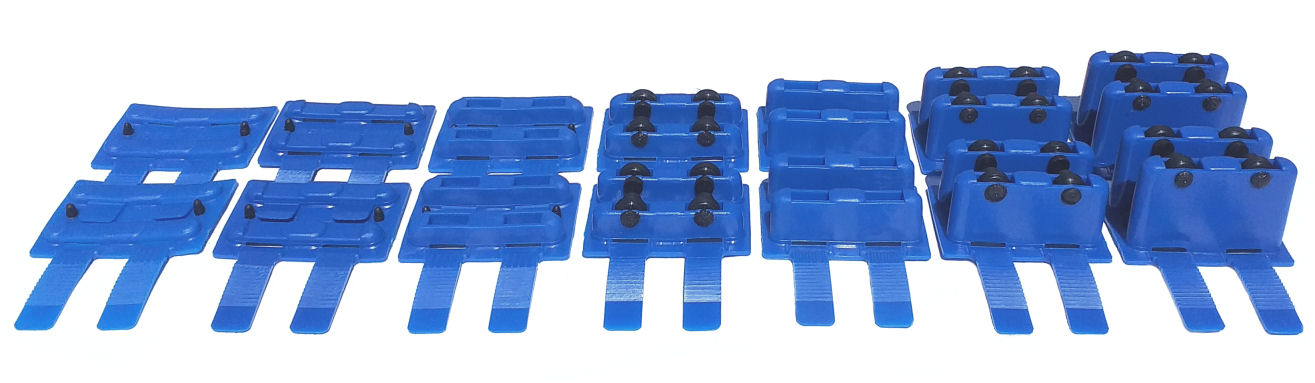

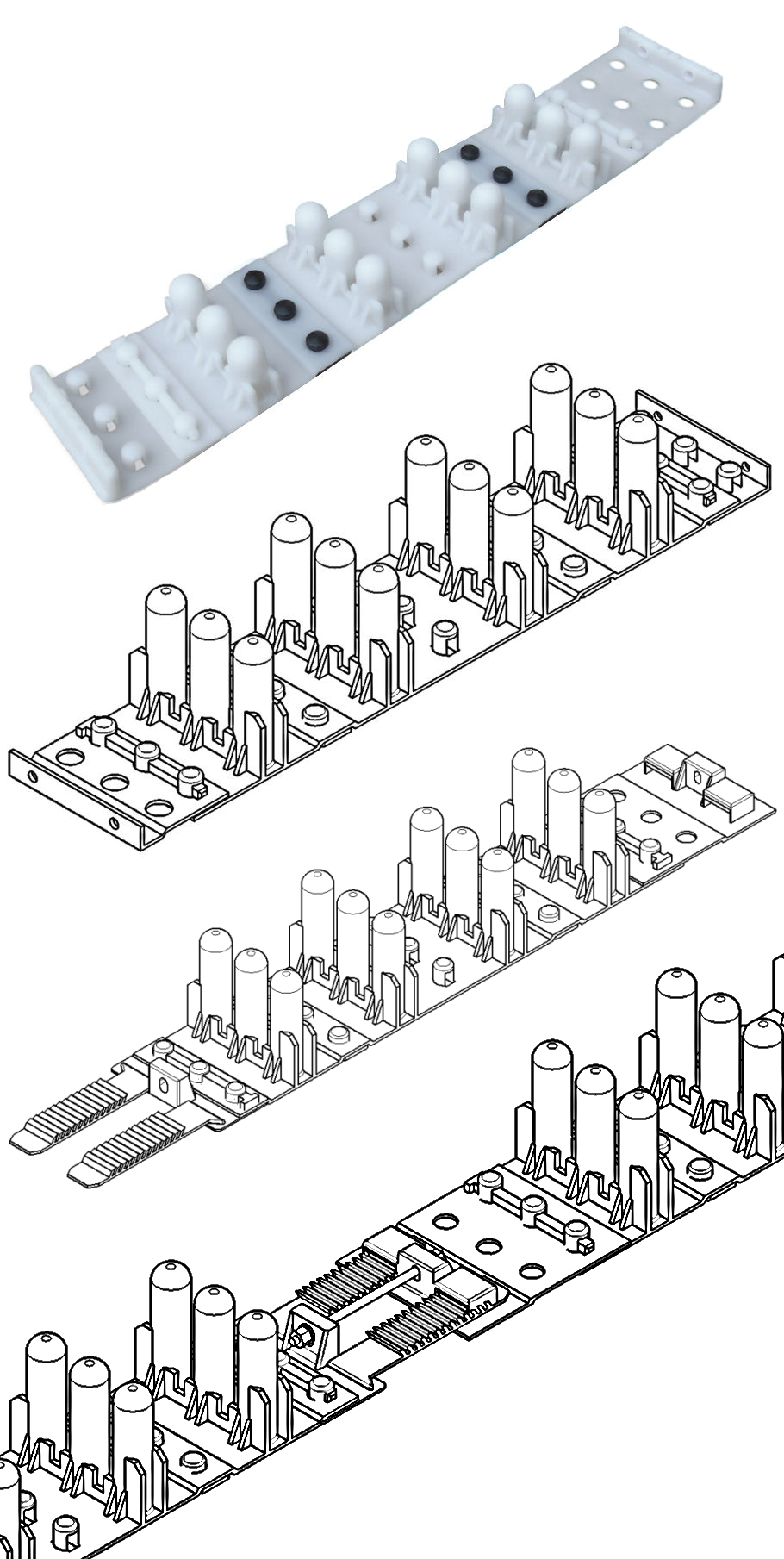

Фото отдельных элементов опор a-NT с эластомерными тормозящими прокладками, предотвращающими скольжение опоры после установки на трубу.
|
Параметры: |
|
| Доступная высота опор (мм): | 15 ; 25 ; 40 ; 60 ; 80 ; 100 |
| Ширина опоры (мм): | 100 |
| Длина опоры (мм): | 550 |
| Диапазон диаметров (мм): | 75 - 418 |
| Нагрузка на пояс опор макс. (кг): | 300 |
| Материал исполнения: | MDPE |
| Допустимые температуры (oC): | -50 do +60 |
| Способ закрытия: | Два винта M5 из нержавеющей стали |
| Количество дистанционных подпор в одном элементе опоры |
12 |
| Таблица подборки опор типа a-NT | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø 75 ÷ 88 | 6 |
| ø 89 ÷ 101 | 7 |
| ø 102 ÷ 116 | 8 |
| ø 117 ÷ 130 | 9 |
| ø 131 ÷ 144 | 10 |
| ø 145 ÷ 157 | 11 |
| ø 158 ÷ 168 | 12 |
| ø 169 ÷ 183 | 13 |
| ø 184 ÷ 197 | 14 |
| ø 198 ÷ 207 | 15 |
| ø 208 ÷ 225 | 16 |
| ø 226 ÷ 233 | 17 |
| ø 234 ÷ 253 | 18 |
| ø 254 ÷ 268 | 19 |
| ø 269 ÷ 280 | 20 |
| ø 281 ÷ 294 | 21 |
| ø 295 ÷ 308 | 22 |
| ø 309 ÷ 320 | 23 |
| ø 321 ÷ 334 | 24 |
| ø 335 ÷ 348 | 25 |
| ø 349 ÷ 362 | 26 |
| ø 363 ÷ 376 | 27 |
| ø 377 ÷ 390 | 28 |
| ø 391 ÷ 405 | 29 |
| ø 406 ÷ 418 | 30 |
| Другие диаметры - по запросу | |
Опоры a-NT поставляются заказчику в виде готовых к установке поясов опор, адаптированных к окружности трубы, или в виде отдельных элементов для самостоятельного монтажа.

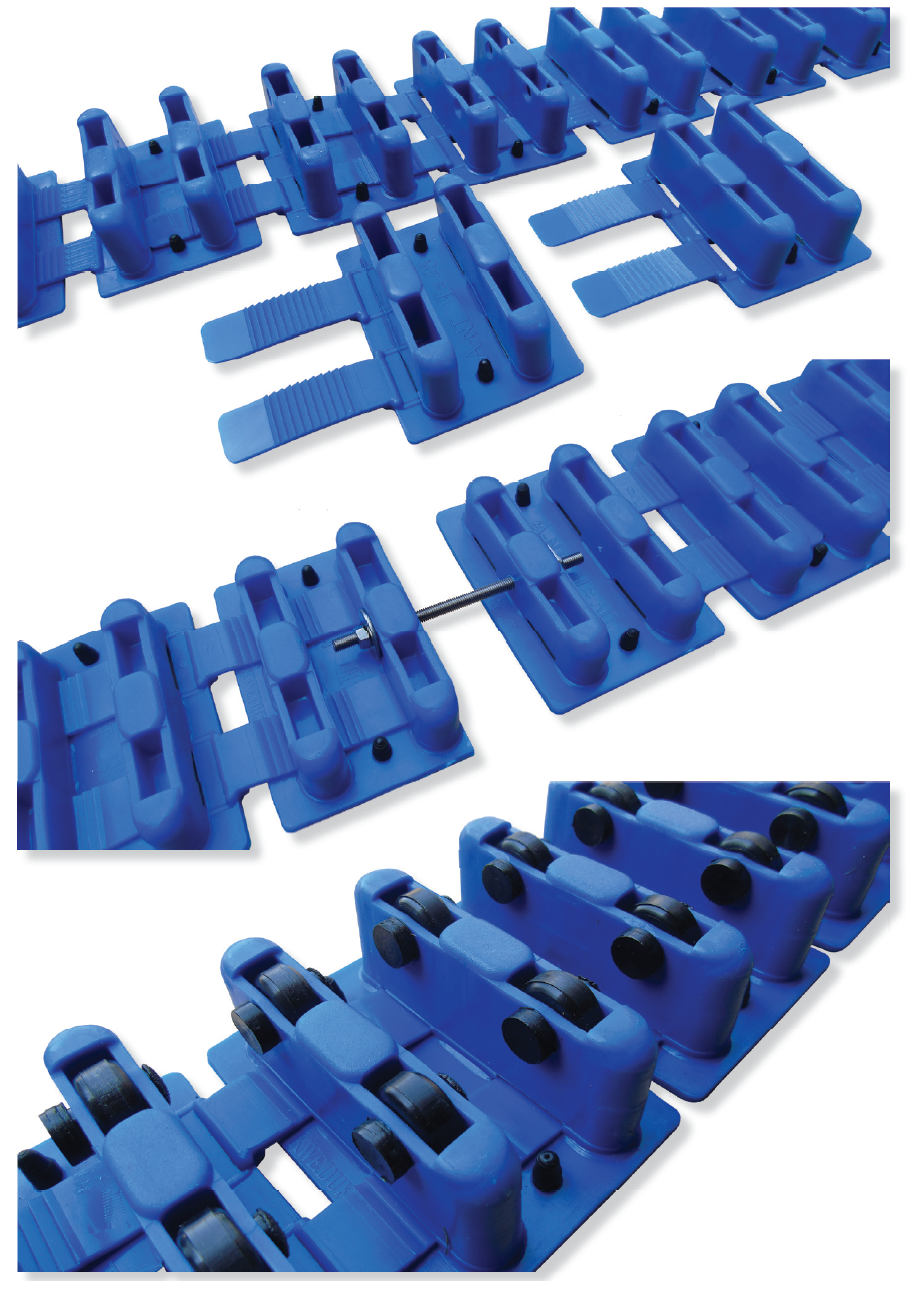

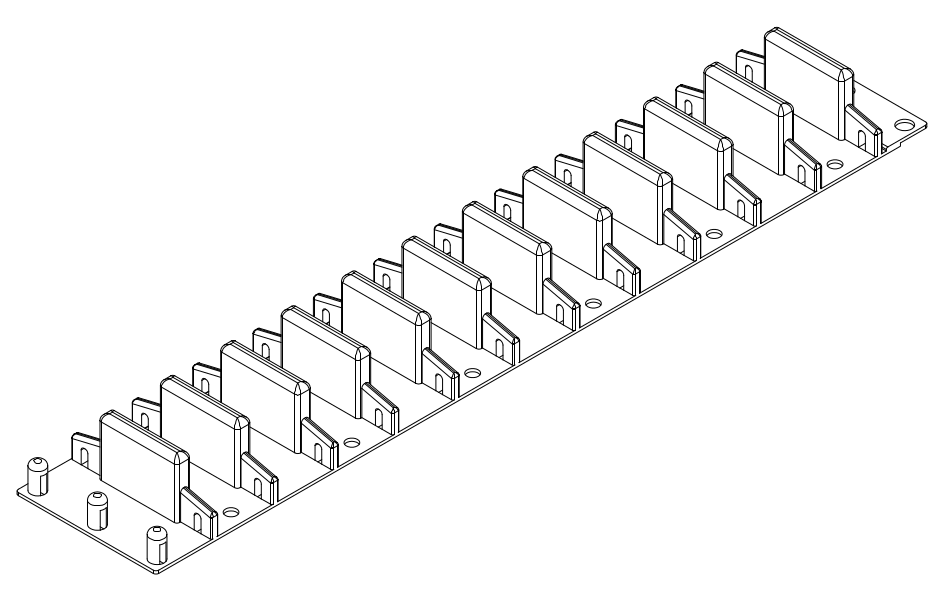

Отдельный элемент опоры a-NT состоит из 12 подпор и приспособлен для установки на трубу диаметром ø160. Чтобы получить правильную длину пояса опор для других диаметров, мы соединяем и/или обрезаем соответствующее количество подпор с учетом данных из таблицы подбора опор a-NT.
Способ соединения отдельных элементов опоры А-НТ:

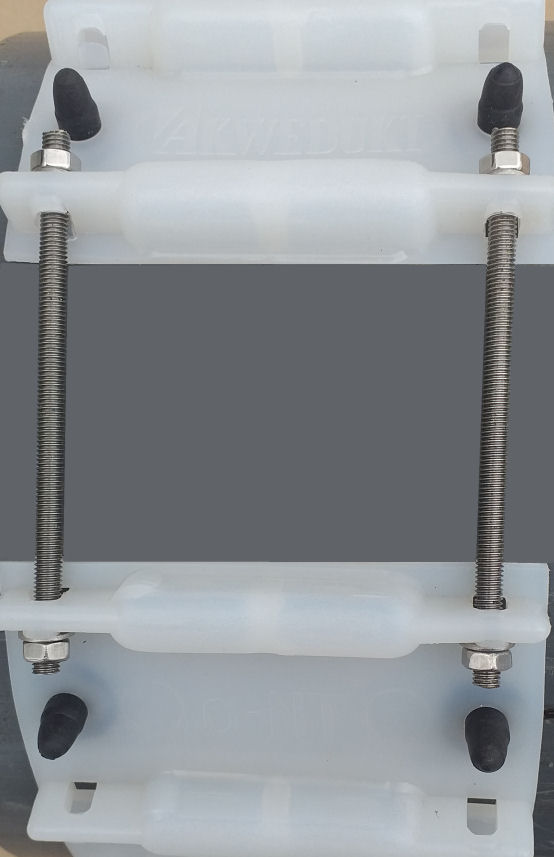

Монтаж опор системы a-NT заключается в зажатии пояса на трубе двумя болтами M5.
Скользящие опоры тип A-NT |

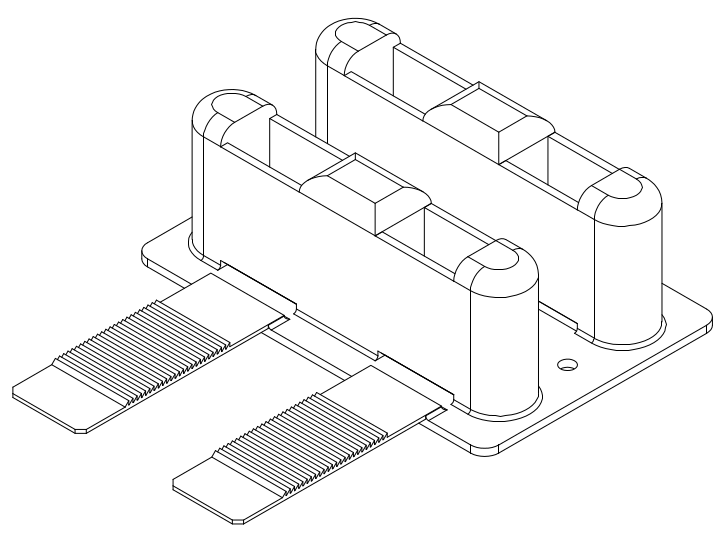

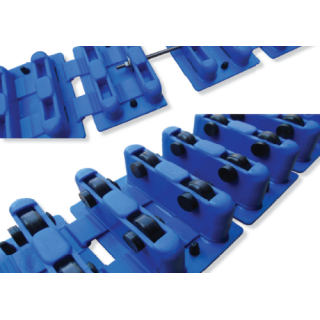

Płozy A-NT z gumowymi podkładkami zapobiegającymi przesuwaniu się pasa płóz po założeniu na rurę
|
Параметры: |
|
| Доступная высота опор (мм): | 12 ; 15 ; 25 ; 30 ; 45 ; 60 ; 80 |
| Ширина опоры (мм): | 125 |
| Длина опоры (мм): | 170 |
| Диапазон диаметров (мм): | 94 - 660 |
| Нагрузка на пояс опор макс. (кг): | 500 |
| Материал исполнения: | MDPE LDPE |
| Допустимые температуры (oC): | -50 do +60 |
| Способ закрытия: | зубчатые ленты + болт M6 из нержавеющей стали |
| Количество дистанционных подпор в одном элементе опоры |
2 |
| Таблица подборки опор типа A-NT | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø 94 ÷ 109 | 6 |
| ø 110 ÷ 124 | 7 |
| ø 125 ÷ 140 | 8 |
| ø 141 ÷ 158 | 9 |
| ø 159 ÷ 186 | 10 |
| ø 187 ÷ 217 | 12 |
| ø 218 ÷ 248 | 14 |
| ø 249 ÷ 284 | 16 |
| ø 285 ÷ 315 | 18 |
| ø 316 ÷ 350 | 20 |
| ø 351 ÷ 375 | 22 |
| ø 376 ÷ 405 | 24 |
| ø 406 ÷ 437 | 26 |
| ø 438 ÷ 469 | 28 |
| ø 470 ÷ 505 | 30 |
| ø 506 ÷ 540 | 32 |
| ø 541 ÷ 569 | 34 |
| ø 570 ÷ 599 | 36 |
| ø 600 ÷ 629 | 38 |
| ø 630 ÷ 660 | 40 |
| Другие диаметры - по запросу | |
Колесики для легкого ввода в трубу-футляр доступны высотой: 30 мм; 45мм; 60мм; 80 мм
Podpory A-NT dostarczane są do klienta jako gotowe do montażu pasy podporowe dostosowane do obwodu rury lub jako osobne elementy do samodzielnego montażu.
МОНТАЖ: опоры типа А-НТ монтируют, вставляя зубчатую ленту в гнездо второй опоры. Соединяя соответствующее количество отдельных элементов, мы получаем пояс опор под нужный диаметр трубы. Пояс можно зажать болтом М6.
Скользящие опоры тип A i Ad |

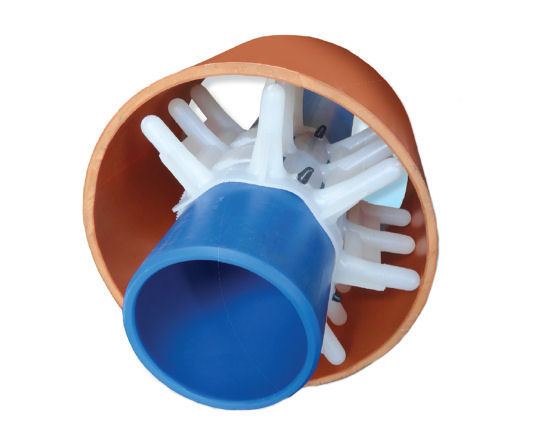

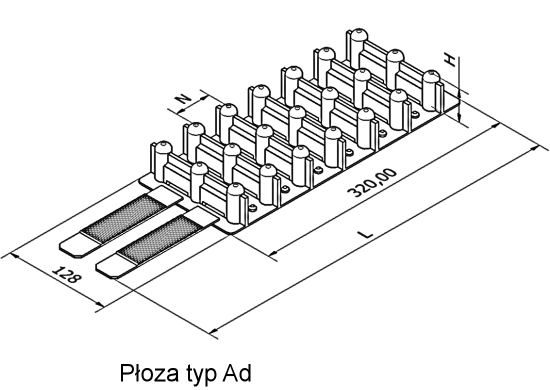

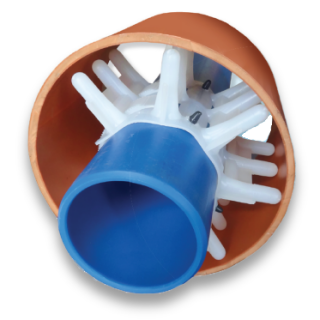

Фото опор Ad с эластомерными тормозящими прокладками, предотвращающими скольжение опоры после установки на трубу.

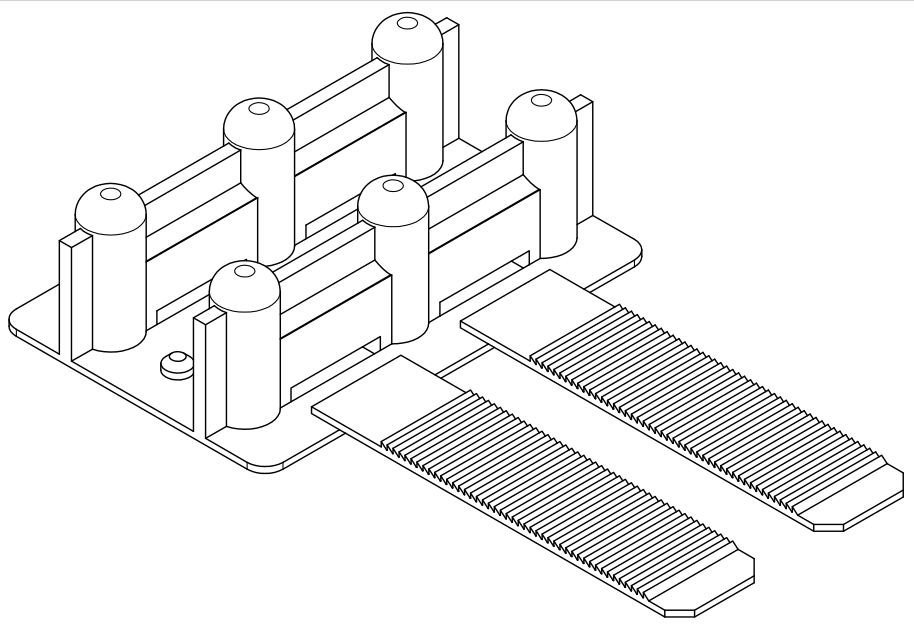

Oпор A
|
Параметры: |
|
| Доступная высота опор (мм): | 15 ; 25 ; 42 ; 61 ; 80 |
| Ширина опоры (мм): | 128 |
| Длина опоры A (мм): | 205 |
| Длина опоры Ad (мм): | 435 |
| Диапазон диаметров (мм): | 90 - 410 |
| Нагрузка на пояс опор макс. (кг): | 200 |
| Материал исполнения: | MDPE LDPE |
| Допустимые температуры (oC): | -50 do +60 |
| Способ закрытия: | |
| Количество дистанционных подпор в одном элементе опоры A/Ad |
2/7 |
| Таблица подборки опор типа A / Ad | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø 90 ÷ 105 | 6 |
| ø 106 ÷ 122 | 7 |
| ø 123 ÷ 135 | 8 |
| ø 136 ÷ 151 | 9 |
| ø 152 ÷ 165 | 10 |
| ø 166 ÷ 181 | 11 |
| ø 182 ÷ 196 | 12 |
| ø 197 ÷ 211 | 13 |
| ø 212 ÷ 226 | 14 |
| ø 227 ÷ 241 | 15 |
| ø 242 ÷ 256 | 16 |
| ø 257 ÷ 271 | 17 |
| ø 272 ÷ 286 | 18 |
| ø 287 ÷ 302 | 19 |
| ø 303 ÷ 317 | 20 |
| ø 318 ÷ 332 | 21 |
| ø 333 ÷ 347 | 22 |
| ø 348 ÷ 363 | 23 |
| ø 364 ÷ 378 | 24 |
| ø 379 ÷ 393 | 25 |
| ø 394 ÷ 410 | 26 |
| Другие диаметры - по запросу | |
Опоры A и Ad поставляются заказчику в виде готовых к установке поясов опор, адаптированных к окружности трубы, или в виде отдельных элементов для самостоятельного монтажа.
МОНТАЖ: опоры типа A и Ad монтируют на трубе, вставляя зубчатые ленты первой опоры в гнезда последней опоры и сильно зажимая. Опоры A можно соединять с опорами Ad.
Скользящие опоры тип BC |

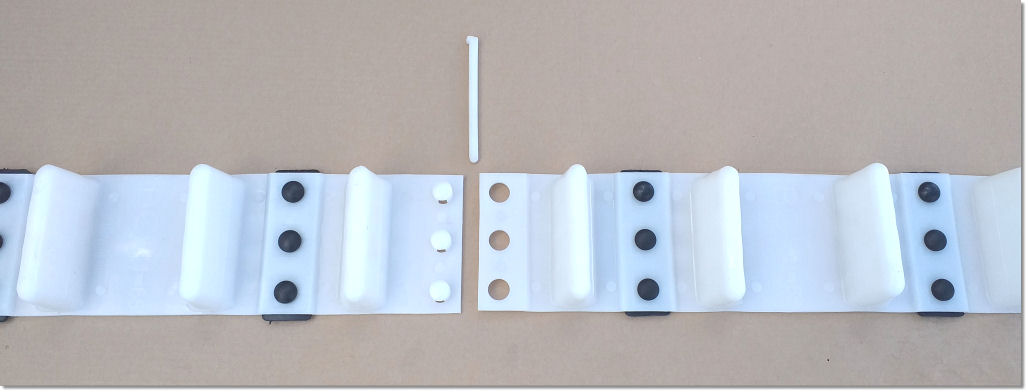

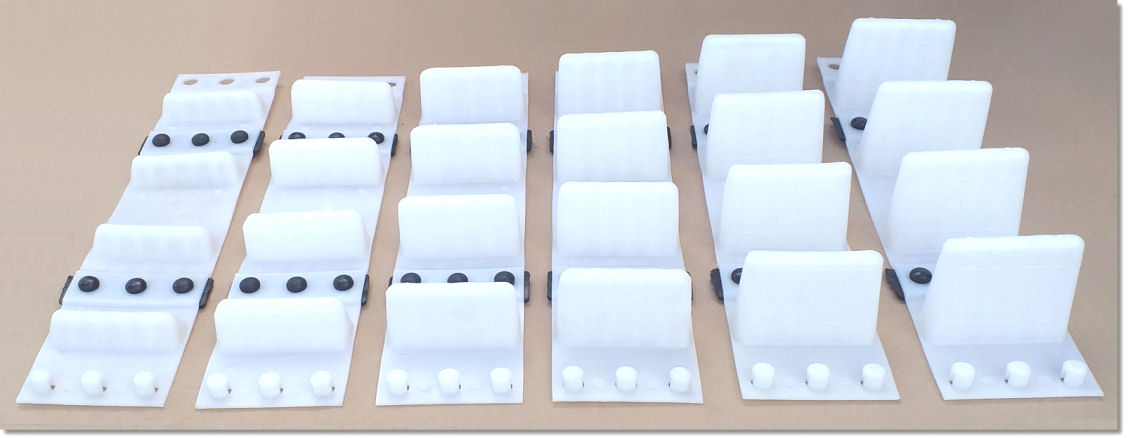

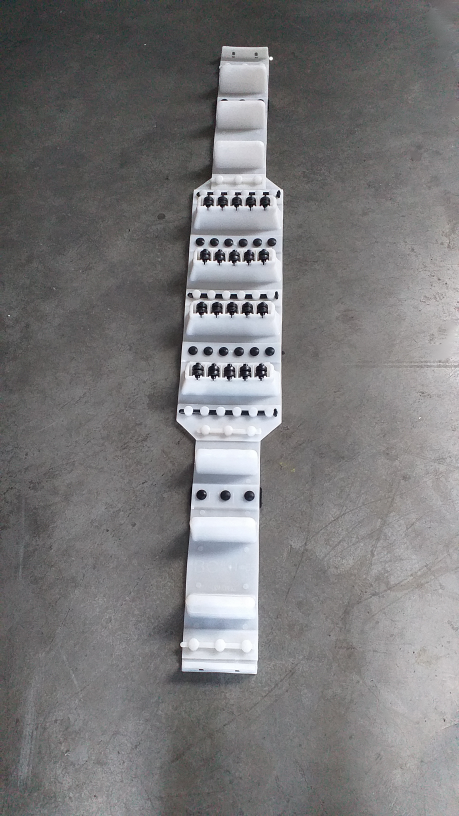

Фото отдельных элементов опор BC с эластомерными тормозящими прокладками, предотвращающими скольжение опоры после установки на трубу.

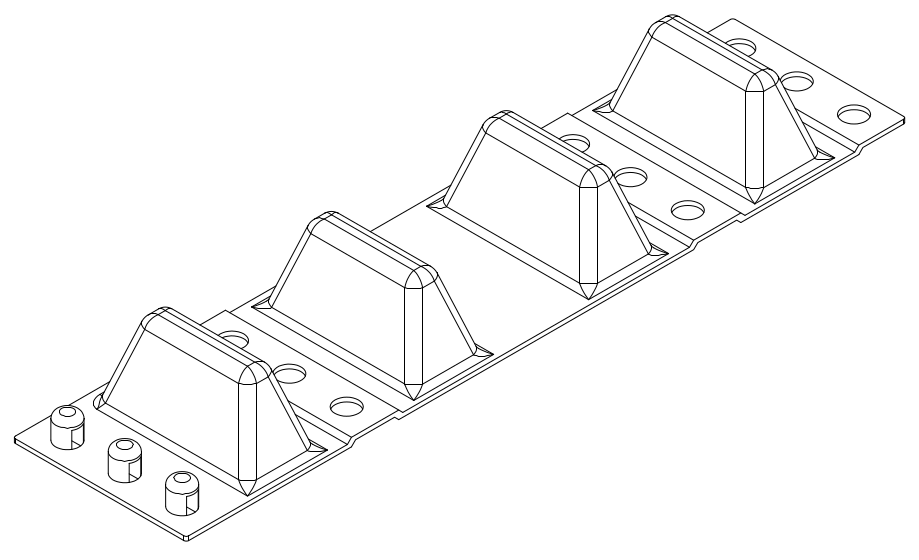

Отдельная опора BC состоит из 4 подпор. Чтобы получить необходимое количество подпор для диаметра/окружности трубы, соедините опоры штифтом и/или укоротите (обрежьте) опоры на одну или две подпоры. Количество необходимых подпор можно найти в таблице подбора опор BC.|
Параметры: |
|
| Доступная высота опор (мм): | 35 ; 50 ; 65 ; 80 ; 95 ; 110 |
| Ширина опоры (мм): | 135 |
| Длина опоры (мм): | 600 |
| Диапазон диаметров (мм): | 225 - 1388 |
| Нагрузка на пояс опор макс. (кг): | H>80-1500kg H≤80-1800kg |
| Материал исполнения: | HDPE |
| Допустимые температуры (oC): | -50 do +70 |
| Способ закрытия: | Два винта M8 из нержавеющей стали |
| Количество дистанционных подпор в одном элементе опоры |
4 |
| Таблица подборки опор типа BC | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø 225 ÷ 262 | 4 |
| ø 263 ÷ 306 | 5 |
| ø 307 ÷ 351 | 6 |
| ø 352 ÷ 395 | 7 |
| ø 396 ÷ 440 | 8 |
| ø 441 ÷ 484 | 9 |
| ø 485 ÷ 529 | 10 |
| ø 530 ÷ 573 | 11 |
| ø 574 ÷ 618 | 12 |
| ø 619 ÷ 663 | 13 |
| ø 664 ÷ 707 | 14 |
| ø 708 ÷ 752 | 15 |
| ø 753 ÷ 797 | 16 |
| ø 798 ÷ 841 | 17 |
| ø 842 ÷ 886 | 18 |
| ø 887 ÷ 930 | 19 |
| ø 931 ÷ 975 | 20 |
| ø 976 ÷ 1020 | 21 |
| ø 1021 ÷ 1064 | 22 |
| ø 1065 ÷ 1109 | 23 |
| ø 1110 ÷ 1153 | 24 |
| ø 1154 ÷ 1198 | 25 |
| ø 1199 ÷ 1243 | 26 |
| ø 1244 ÷ 1287 | 27 |
| ø 1288 ÷ 1332 | 28 |
| ø 1333 ÷ 1376 | 29 |
| ø 1377 ÷ 1421 | 30 |
| ø 1422 ÷ 1465 | 31 |
| ø 1466 ÷ 1530 | 32 |
| Другие диаметры - по запросу | |
Опоры BC поставляются заказчику в виде готовых к установке поясов опор, адаптированных к окружности трубы, или в виде отдельных элементов для самостоятельного монтажа.
Готовый пояс опор зажимают на трубе двумя болтами М8.

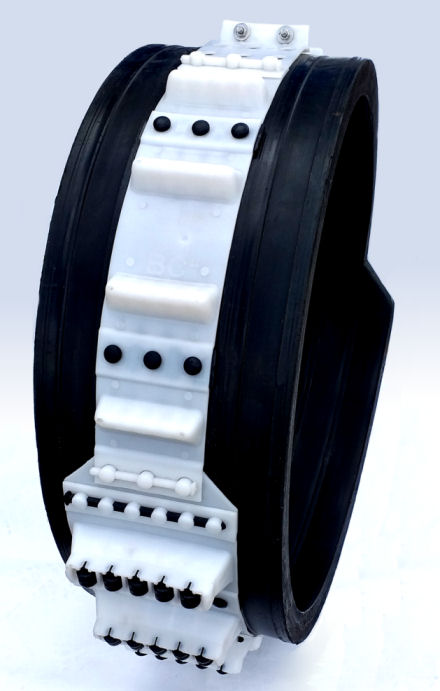

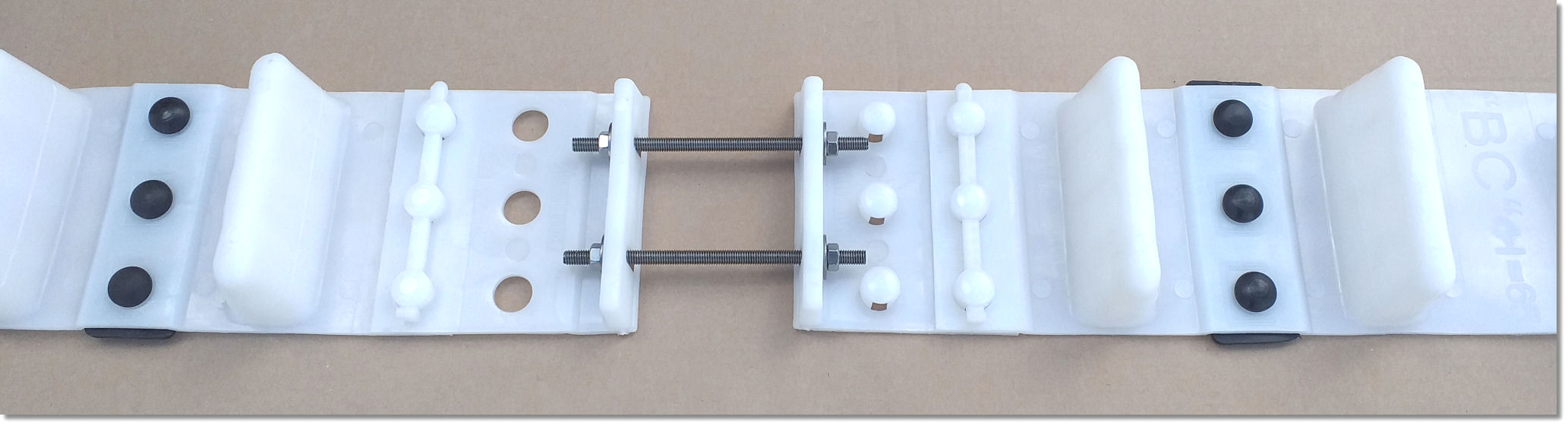

Примеры соединения опоры C с BC
Скользящие опоры тип B-NT |

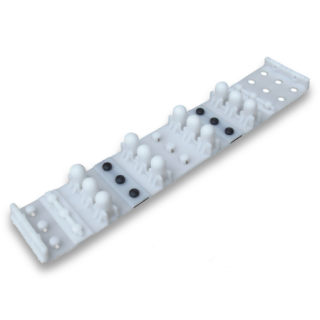

Фото отдельных элементов опор B-NT с эластомерными тормозящими прокладками, предотвращающими скольжение опоры после установки на трубу.
|
Параметры: |
|
| Доступная высота опор (мм): | 35 ; 65 ; 85 ; 60 ; 115 |
| Ширина опоры (мм): | 148 |
| Длина опоры (мм): | 600 |
| Диапазон диаметров (мм): | 285 - 1700 |
| Нагрузка на пояс опор макс. (кг): | 1500 |
| Материал исполнения: | HDPE |
| Допустимые температуры (oC): | -50 do +70 |
| Способ закрытия: | Два винта M8 из нержавеющей стали |
| Количество дистанционных подпор в одном элементе опоры |
4 |
| Таблица подбора опор типа B-NT с закрытием на болт | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø285-315 | 7 +Z |
| ø330-374 | 8 +Z |
| ø375-419 | 9 +Z |
| ø420-464 | 10 +Z |
| ø465-500 | 11 +Z |
| ø510-554 | 12 +Z |
| ø555-598 | 13 +Z |
| ø599-642 | 14 +Z |
| ø643-687 | 15 +Z |
| ø688-732 | 16 +Z |
| ø733-777 | 17 +Z |
| ø778-822 | 18 +Z |
| ø823-866 | 19 +Z |
| ø867-910 | 20 +Z |
| ø911-955 | 21 +Z |
| ø956-999 | 22 +Z |
| ø1000-1044 | 23 +Z |
| ø1045-1088 | 24 |
| ø1089-1133 | 25 +Z |
| ø1134-1178 | 26 +Z |
| ø1179-1222 | 27 +Z |
| ø1223-1267 | 28 +Z |
| ø1268-1310 | 29 +Z |
| ø1311-1356 | 30 +Z |
| ø1357-1400 | 31 +Z |
| ø1401-1445 | 32 +Z |
| ø1446-1490 | 33 +Z |
| ø1491-1534 | 34 +Z |
| ø1535-1579 | 35 +Z |
| ø1580-1624 | 36 +Z |
| Другие диаметры - по запросу Z - закрытие |
|
| Таблица подбора опор типа B-NT с закрытием на ленту | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø <400 | 7 +Z |
| ø401-445 | 8 +Z |
| ø446-490 | 9 +Z |
| ø491-534 | 10 +Z |
| ø535-579 | 11 +Z |
| ø580-624 | 12 +Z |
| ø625-667 | 13 +Z |
| ø668-712 | 14 +Z |
| ø713-757 | 15 +Z |
| ø758-802 | 16 +Z |
| ø803-846 | 17 +Z |
| ø847-891 | 18 +Z |
| ø892-936 | 19 +Z |
| ø937-980 | 20 +Z |
| ø981-1025 | 21 +Z |
| ø1026-1069 | 22 +Z |
| ø1070-1114 | 23 +Z |
| ø1115-1159 | 24 +Z |
| ø1160-1204 | 25 +Z |
| ø1205-1248 | 26 +Z |
| ø1249-1290 | 27 +Z |
| ø1291-1335 | 28 +Z |
| ø1336-1381 | 29 +Z |
| ø1382-1425 | 30 +Z |
| ø1426-1469 | 31 +Z |
| ø1470-1514 | 32 +Z |
| ø1515-1559 | 33 +Z |
| ø1560-1604 | 34 +Z |
| ø1605-1649 | 35 +Z |
| ø1650-1700 | 36 +Z |
| Другие диаметры - по запросу Z - закрытие |
|
Опоры B-NT поставляются заказчику в виде готовых к установке поясов опор, адаптированных к окружности трубы, или в виде отдельных элементов для самостоятельного монтажа.
МОНТАЖ: Для того чтобы получить пояс опор на требуемый диаметр трубы, соединяем штифтом соответствующее количество основных элементов. Готовый пояс опор зажимается на трубе двумя болтами М8. В случае закрытия на ленту вставьте зубчатую ленту первой опоры в гнездо последней опоры и зажмите одним болтом M8. После сильного зажатия пояс держится на зубчатых лентах, и мы можем удалить болт.
Скользящие опоры тип C |

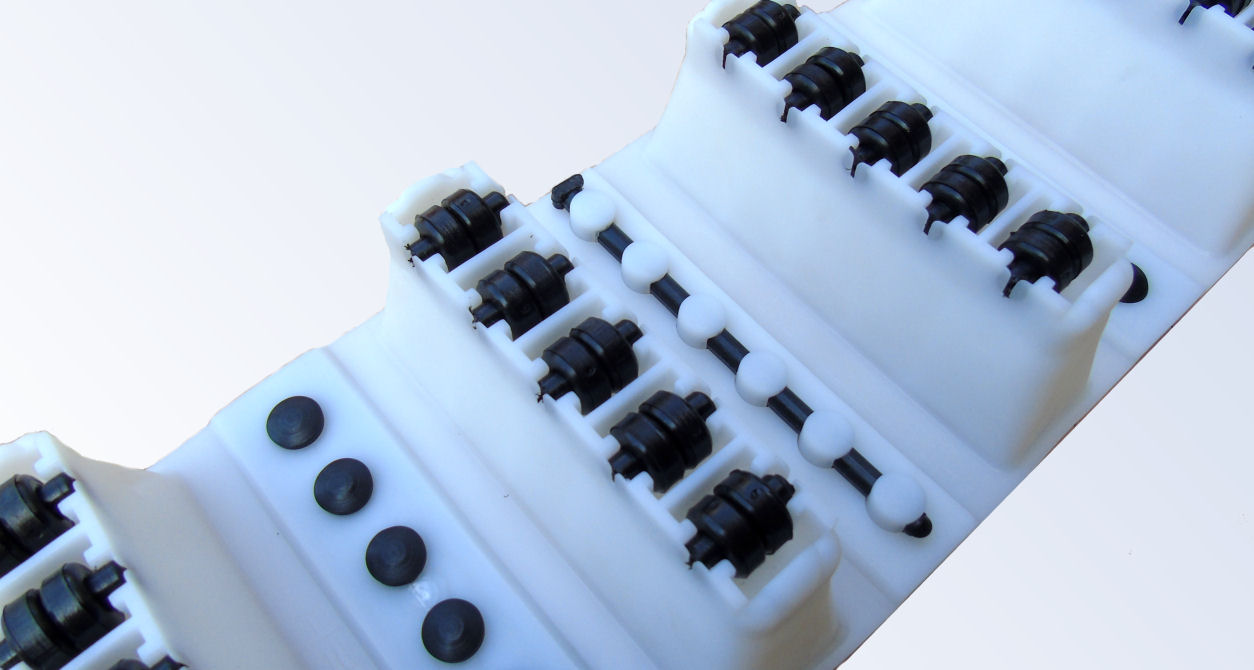

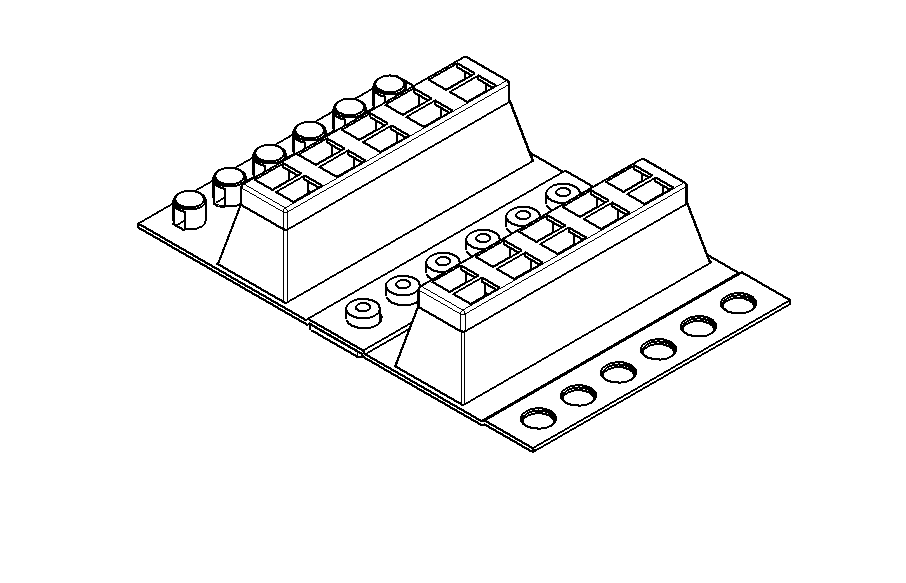

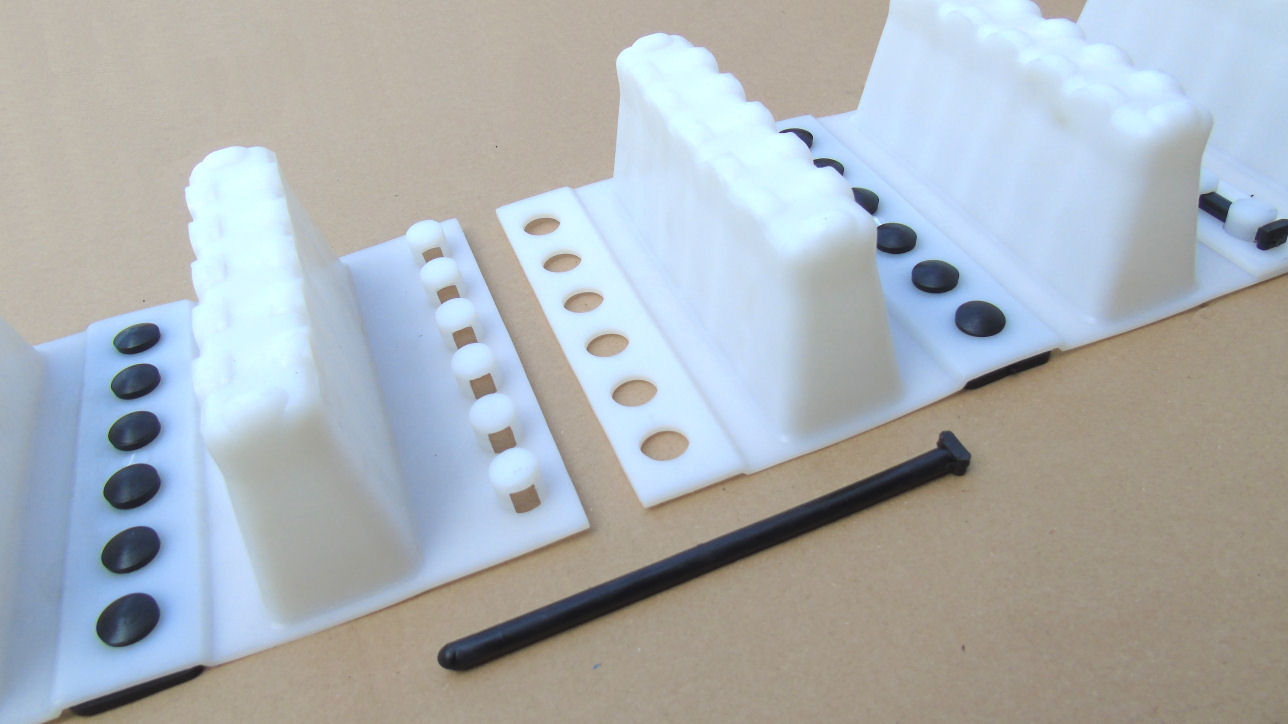

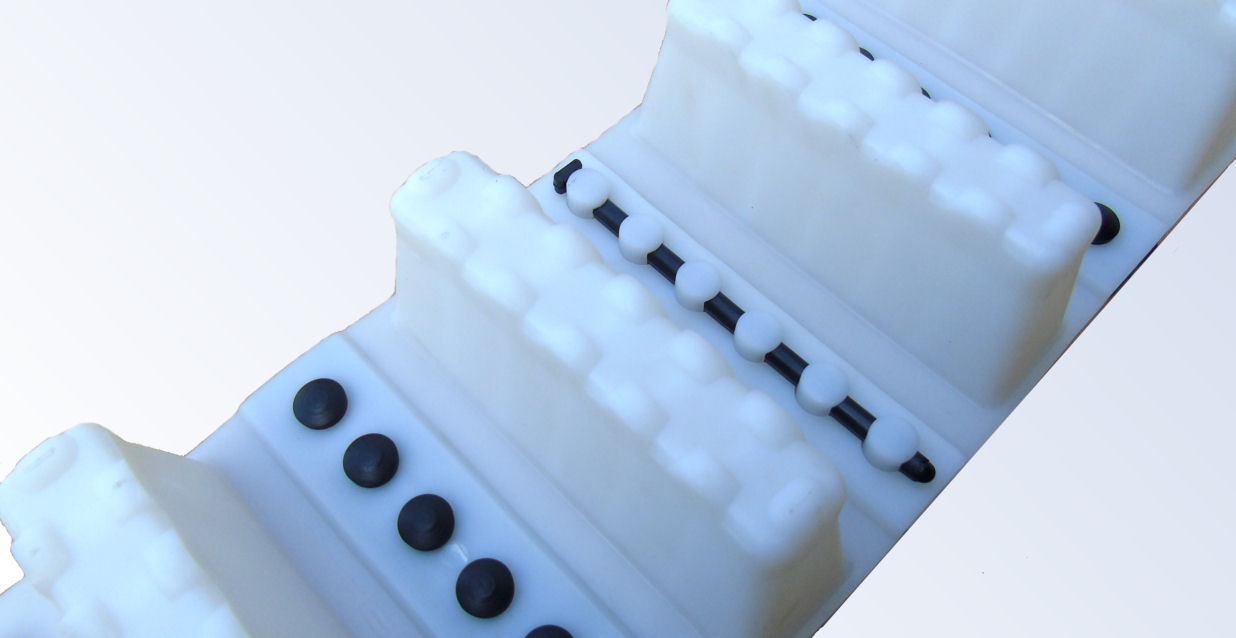

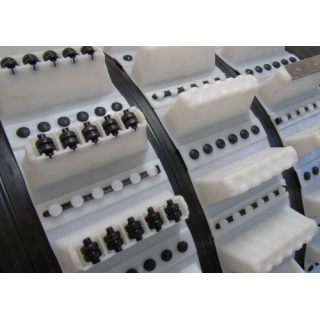

Фото отдельных элементов опор C с эластомерными тормозящими прокладками, предотвращающими скольжение опоры после установки на трубу.
|
Параметры: |
|
| Dostępne wysokości płóz (mm): | 35 ; 65 ; 95 ; 110 ; 140 |
| Ширина опоры (мм): | 220 |
| Длина опоры (мм): | 335 |
| Диапазон диаметров (мм): | 516 - 1783 |
| Нагрузка на пояс опор макс. (кг): | 3200 |
| Материал исполнения: | HDPE |
| Допустимые температуры (oC): | -50 do +70 |
| Способ закрытия: | Два винта M5 из нержавеющей стали |
| Количество дистанционных подпор в одном элементе опоры |
2 |
| Таблица подборки опор типа C | |
|---|---|
| Диапазон диаметров [мм] | Требуемое количество дистанционных подпор |
| ø 516 ÷ 561 | 6 +Z |
| ø 562 ÷ 608 | 7 +Z |
| ø 609 ÷ 655 | 8 +Z |
| ø 656 ÷ 702 | 9 +Z |
| ø 703 ÷ 749 | 10 +Z |
| ø 750 ÷ 796 | 11 +Z |
| ø 797 ÷ 842 | 12 +Z |
| ø 843 ÷ 890 | 13 +Z |
| ø 891 ÷ 937 | 14 +Z |
| ø 938 ÷ 984 | 15 +Z |
| ø 985 ÷ 1031 | 16 +Z |
| ø 1032 ÷ 1078 | 17 +Z |
| ø 1079 ÷ 1124 | 18 +Z |
| ø 1125 ÷ 1172 | 19 +Z |
| ø 1173 ÷ 1218 | 20 +Z |
| ø 1219 ÷ 1266 | 21 +Z |
| ø 1267 ÷ 1313 | 22 +Z |
| ø 1314 ÷ 1360 | 23 +Z |
| ø 1361 ÷ 1407 | 24 +Z |
| ø 1408 ÷ 1454 | 25 +Z |
| ø 1455 ÷ 1501 | 26 +Z |
| ø 1502 ÷ 1548 | 27 +Z |
| ø 1549 ÷ 1595 | 28 +Z |
| ø 1596 ÷ 1642 | 29 +Z |
| ø 1643 ÷ 1689 | 30 +Z |
| ø 1690 ÷ 1736 | 31 +Z |
| ø 1737 ÷ 1783 | 32 +Z |
| Другие диаметры - по запросу Z - закрытие |
|
Опоры C поставляются заказчику в виде готовых к установке поясов опор, адаптированных к окружности трубы, или в виде отдельных элементов для самостоятельного монтажа.
