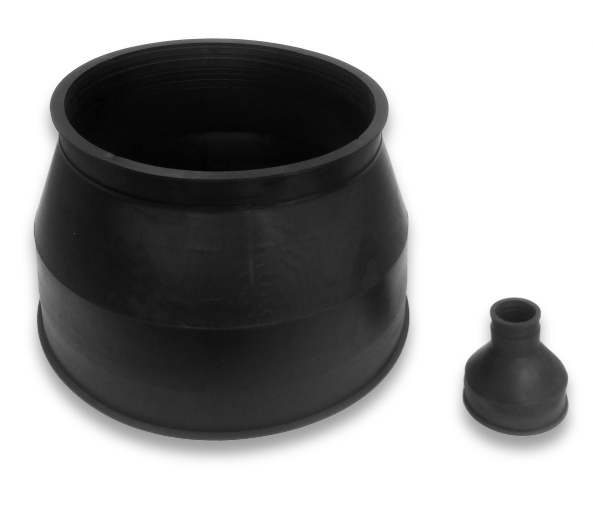

Манжеты для закрытия трубопровода

Манжеты AKWEDUKT изготавливаются из эластомеров методом литья под давлением. Помимо высокой гибкости, эластомеры характеризуются способностью гасить вибрации, легкостью, прочностью и устойчивостью к различным вредным факторам, в том числе к перепадам температуры. Манжеты предназначены для герметизации пространства между трубой и трубой-футляром (например, в проходках под мостовыми).

Благодаря высокой прочности материала и гибкости, манжеты могут компенсировать тепловое удлинение трубопроводов без разгерметизации пространства между трубами, поэтому их можно использовать для всех видов труб (стальных, чугунных, пластиковых, предварительно изолированных). Манжета зажимается на трубах с помощью обойм (стяжек) из нержавеющей стали.

Параметры изготовляемых нами манжет:
Материал выполнения:	эластомер
Метод выполнения:	литье под давлением
Применение:	закрытие и герметизация межтрубного пространства
Вид сети:	водно- канализационные, газовые, теплофикационные, промышленные, телекоммуникационные, волоконно-оптические
Рабочее давление:	до 5 метров высоты водяного столба
Функция:	защищают от миграции воды, ила и газов по трубопроводу
Расположение футляра и трубы:	соосные, эксцентричные, многотрубные
Способ закрытия/уплотнения:	стяжки из нержавеющей стали

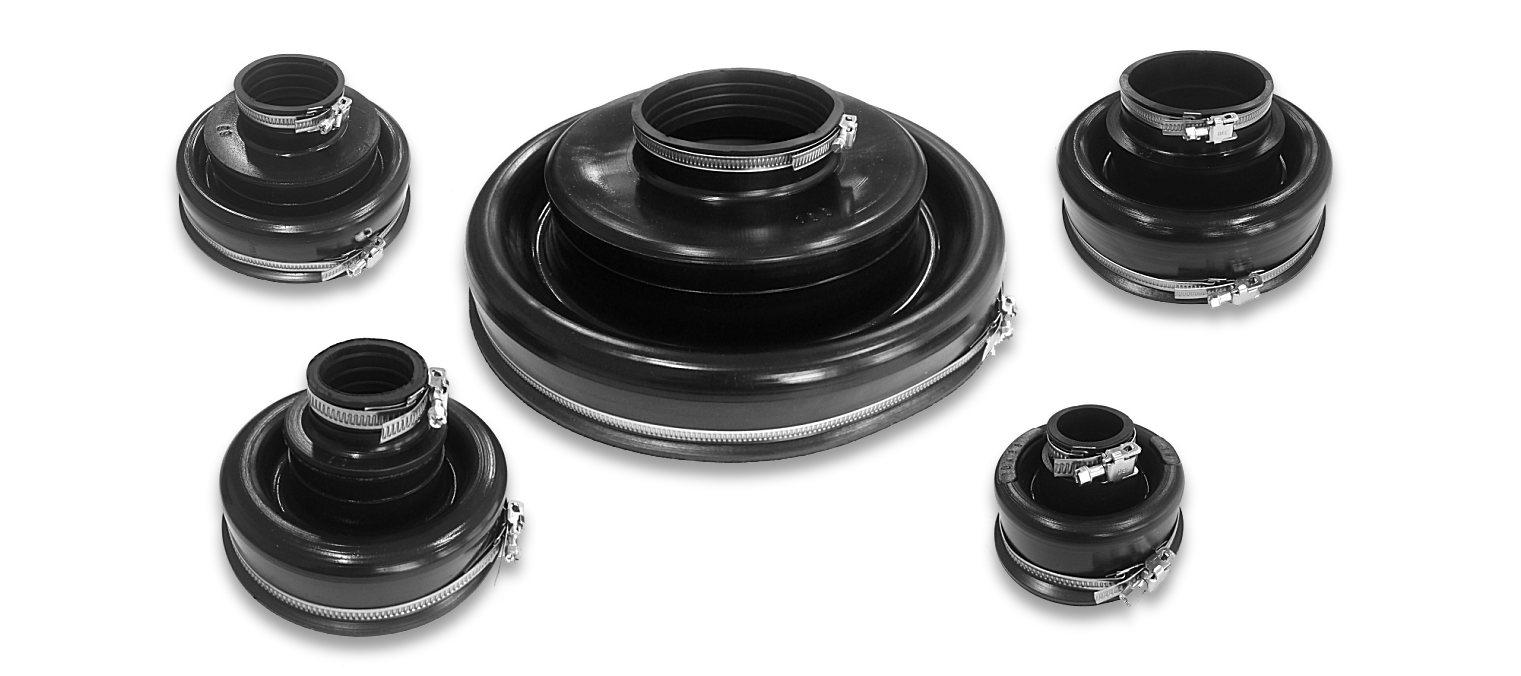

Манжеты N

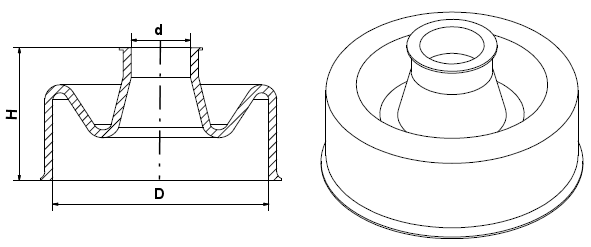

Поперечное сечение и вид манжеты N:

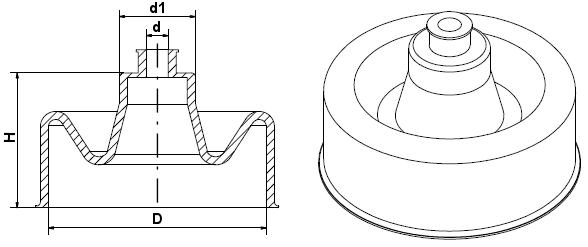

Градуированная манжета N:

Размеры наших манжет и области применения:

	Номинальные значения использования манжеты, указанные в миллиметрах (+/- 5% ввиду гибкости манжеты)
условное обозначение	измерение d[mm]	измерение d1[mm]	измерение D[mm]	рост H[mm]
20/50	20		50	50
20/63	20		63	50
20/80	20		90	60
20/100	20		110	60
25/50	25		50	50
25/63	25		63	50
25/80	25		90	60
25/100	25		110	60
25/63/100	25	63	110	83
32/80	32		90	60
32/100	32		110	60
32/63/100	32	63	110	83
32/100/150	32	110	160	88
40/75	40		75	60
40/80	40		90	60
40/100	40		110	60
40/63/100	40	63	110	83
40/63/125	40	63	125	83
40/50/63/125	40	50-63	125	95
40/100/150	40	110	160	88
50/100	50		110	60
50/63/100	50	63	110	95
50/125	50		125	52
50/63/125	50	63	125	83
50/80/140	50	90	140	98
50/100/150	50	110	160	88
63/100	63		110	60
63/125	63		125	52
63/80/140	63	90	140	101
63/100/150	63	110	160	88
63/100/180	63	110	180	95
75/80/140	75	90	140	102
75/100/150	75	110	160	89
75/125/200X	75	125	200	100
75/150/200	75	160	219	100
80/140	90		140	74
80/100/150	90	110	160	89
80/180	90		180	93
80/125/200X	90	125	200	100
80/150/200	90	160	219	100
80/150/250X	90	160	250	100
80/200/300	90	223	323	100
100/150	110		160	60
100/180	110		180	93
100/125/200X	110	125	200	100
100/150/200	110	160	219	100
100/250X	110		250	75
100/150/250X	110	160	250	95
100/250	110		273	75
100/150/250	110	160	273	100
100/200/300	110	219	323	100
100/400	110		420	90
125/200X	125		200	80
125/150/200	125	160	219	100
125/150/250X	125	160	250	95
125/250	125		273	75
125/150/250	125	160	273	100
140/150/250X	140	160	250	95
150/200X	160		200	100
150/200	160		219	80
150/250X	160		250	70
150/250	160		273	75
150/200/300	160	219	323	100
150/350	160		355	95
150/400	160		420	90
180/200X/250	180	200	273	100
180/200/300	180	219	323	100
200X/250	200		273	75
200X/200/300	200	219	323	100
200X/350	200		355	95
200X/400	200		420	90
200X/450	200		450	85
200/300	219		323	70
200/350	219		355	95
200/400	219		420	90
200/450	219		450	100
250X/350	250		355	90
250X/400	250		420	90
250X/500	250		508	108
250/350	273		355	95
250/400	273		420	95
250/450	273		450	85
250/500	273		508	108
300/400	323		420	90
300/450	323		450	85
300/500	323		508	108
350/500	355		508	108
400/500	420		508	108
400/500/560	420	508	560	115
X означает совместимость с трубами из ПВХ, ПЭ Другие размеры по запросу

Монтаж заключается в надевании манжеты на футляр и перемещении трубы. Герметичность достигается за счет зажатия стяжек из нержавеющей стали.

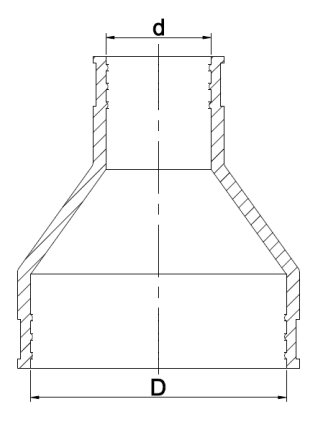

Прямые манжеты

Монтаж заключается в надевании манжеты на футляр и перемещении трубы. Герметичность достигается за счет зажатия стяжек из нержавеющей стали.

Размеры наших манжет и области применения:

	Номинальные значения использования манжеты, указанные в миллиметрах (+/- 5% ввиду гибкости манжеты)
условное обозначение	измерение d [mm]	измерение D [mm]
20/40	20	40
20/50	20	50
20/75	20	75
25/50	25	50
32/63	32	63
32/75	32	75
50/80	50	90
63/80	63	90
250X/300	250	300
400/500	400	500
X означает совместимость с трубами из ПВХ, ПЭ Другие размеры по запросу

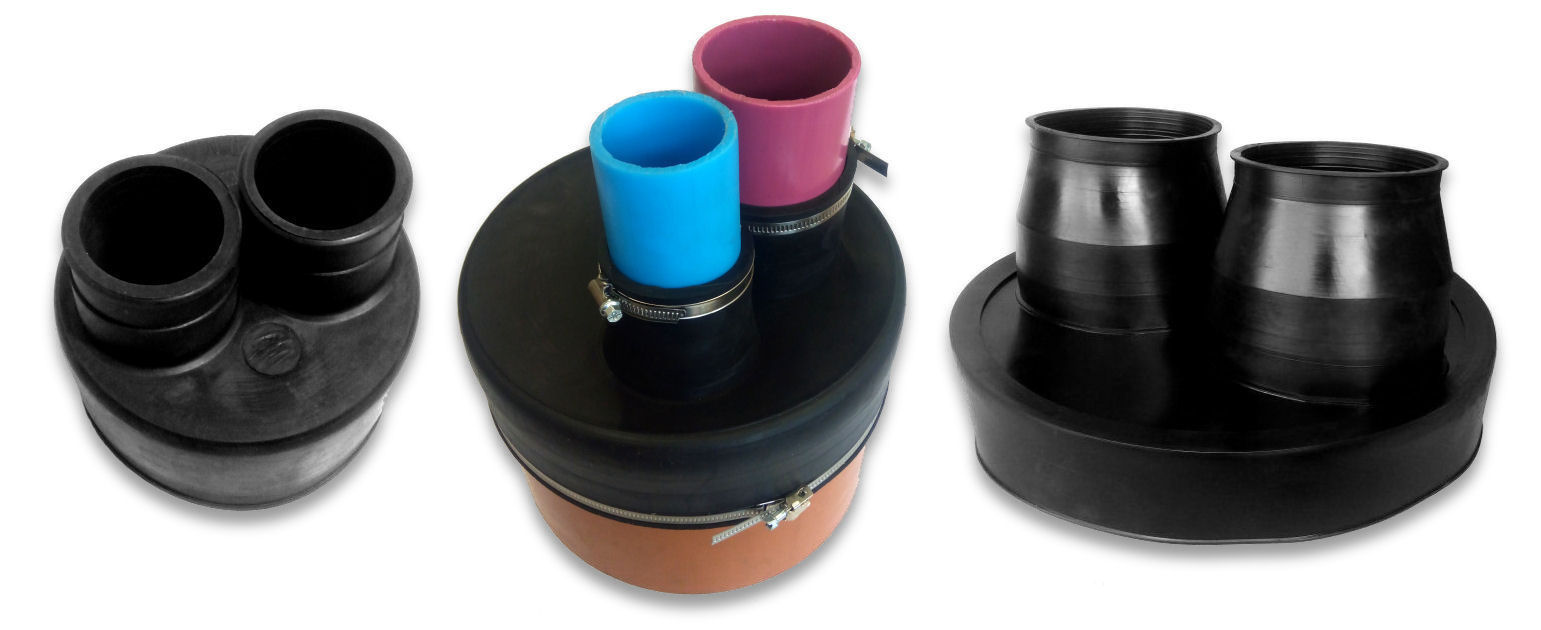

Специальные манжеты (многотрубные)

Монтаж заключается в надевании манжеты на футляр и перемещении трубы. Герметичность достигается за счет зажатия стяжек из нержавеющей стали.

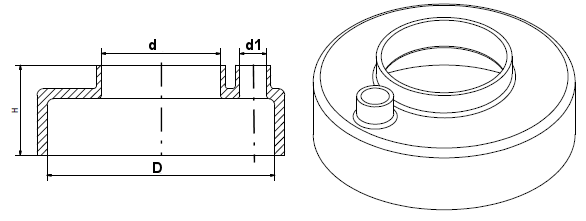

Поперечное сечение и вид манжеты для многотрубных проходок:

Размеры наших манжет и области применения:

	Номинальные значения использования манжеты, указанные в миллиметрах (+/- 5% ввиду гибкости манжеты)
условное обозначение	измерение d	измерение d1	измерение D
100/40+40	40	40	100
250X/75+63	75	63	250
250/125+40	125	40	273
323/168+40	168	40	323
X означает совместимость с трубами из ПВХ, ПЭ Другие размеры по запросу

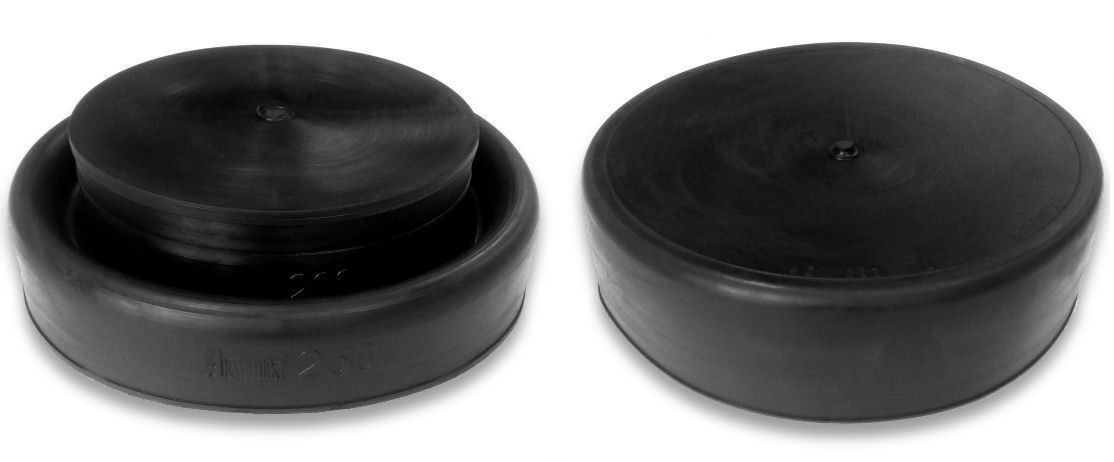

Манжеты с заглушкой

Монтаж заключается в надевании манжеты на футляр и зажатии стяжки из нержавеющей стали.

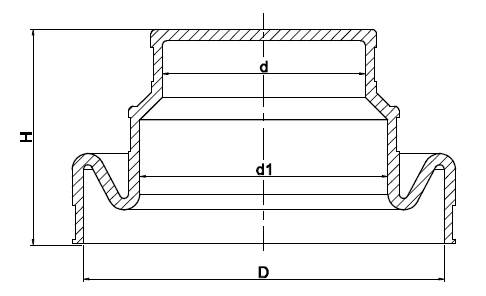

Поперечное сечение и вид манжеты с заглушкой

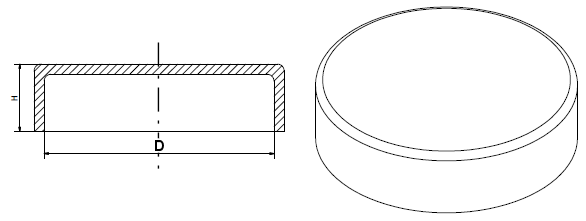

Поперечное сечение и вид манжеты с заглушкой (пробка):

Размеры наших манжет и области применения:

	Номинальные значения использования манжеты, указанные в миллиметрах (+/- 5% ввиду гибкости манжеты)
условное обозначение	измерение d [mm]	измерение d1 [mm]	измерение D [mm]
80Z/100/150	80	110	160
110Z/180	110		180
150Z/200	160		219
200Z/250	219		273
250 korek			273
250Z/350	273		350
323 korek			323
350Z/500	350		508
400 korek			406
400Z/500	400		508
Другие размеры по запросу

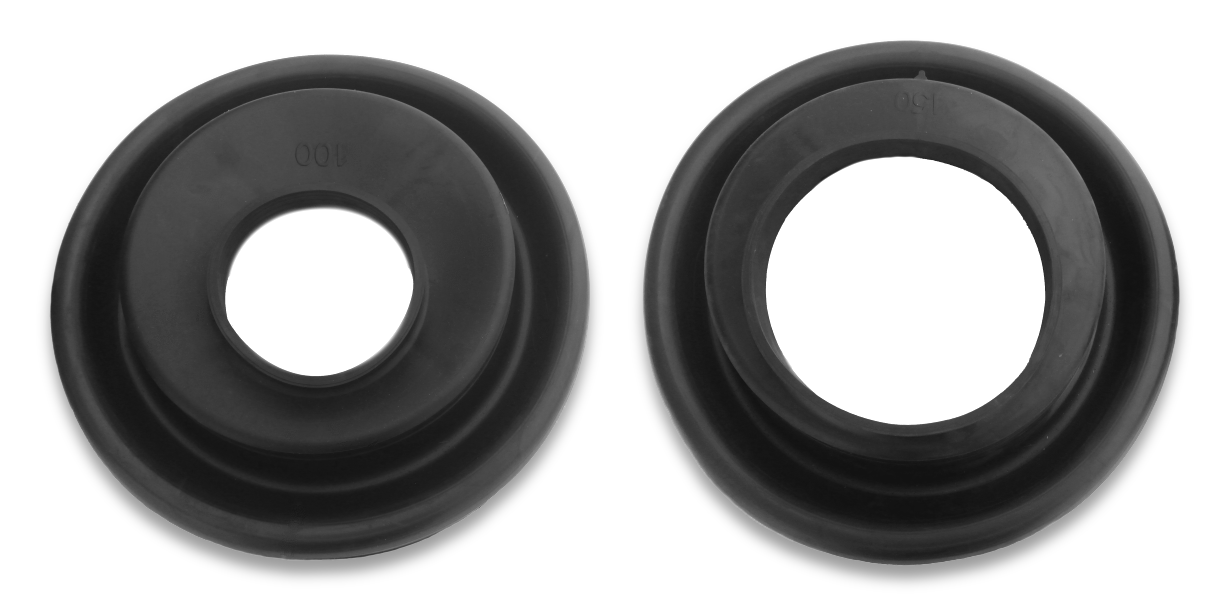

Эксцентричные манжеты

Монтаж заключается в надевании манжеты на футляр и перемещении трубы. Герметичность достигается за счет зажатия стяжек из нержавеющей стали.

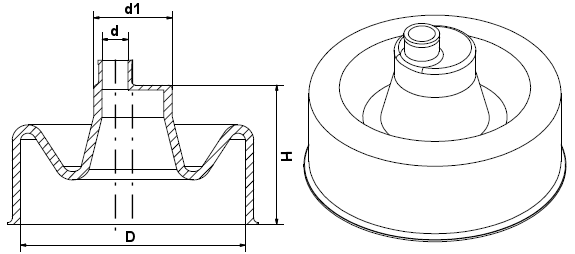

Поперечное сечение и вид манжеты:

Размеры наших манжет и области применения:

	Номинальные значения использования манжеты, указанные в миллиметрах (+/- 5% ввиду гибкости манжеты)
условное обозначение	измерение d [mm]	измерение d1 [mm]	измерение D [mm]
100/300	100	200	300
150/300	150	200	300
Другие размеры по запросу

Мантийные манжеты CU

Манжеты типа CU используются для труб большого диаметра, а также при нестандартных размерах труб и футляров.
В зависимости от инвестиционных потребностей мы изготавливаем специальные виды манжет по желанию заказчика.

измерение [mm]
Диаметр трубопровода DN	Диаметр обсадной трубы DN
400	600
500	800
600	900
700	1000
800	1200
900	1300
1000	1400
1100	1600
1200	1700
Другие размеры по запросу
