Система зажимных муфт

Зажимные муфты AWJ производства компании AKWEDUKT предназначены для использования в грунтовых сетях водоснабжения с номинальным давлением PN 10 и температурой воды 20°C. Зажимные муфты AWJ используются для соединения гладких труб из полиэтилена PE с номинальным наружным диаметром от 20 до 90 мм. Резьбовые муфты, доступные в широком ассортименте, позволяют беспрепятственно переходить на другой вид установки (сталь, арматура).

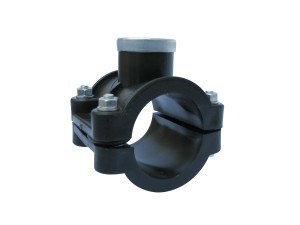

opaska-z-pierscieniem-metalowym

Opaska z pierścieniem metalowym
NR KAT.d x G
OPA 32 01 32 x ½"
OPA 32 02 32 x ¾"
OPA 40 01 40 x ½"
OPA 40 02 40 x ¾"
OPA 40 03 40 x 1"
OPA 50 01 50 x ½"
OPA 50 02 50 x ¾"
OPA 50 03 50 x 1"
OPA 63 01 63 x ½"
OPA 63 02 63 x ¾"
OPA 63 03 63 x 1"
OPA 63 04 63 x 5/4"

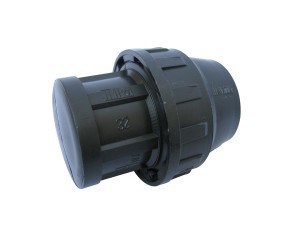

korek-PE

Korek PE
NR KAT.d
KOR 20 20
KOR 25 25
KOR 32 32
KOR 40 40
KOR 50 50
KOR 63 63
KOR 75 75
KOR 90 90

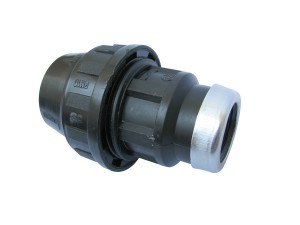

zlaczka-prosta-PE-STAL-z-gwintem-wewnetrznym

Złączka prosta PE-stal z gwintem wewnętrznym
NR KAT.d x G
ZPW 20 01 20 x ½"
ZPW 20 02 20 x ¾"
ZPW 25 01 25 x ½"
ZPW 25 02 25 x ¾"
ZPW 25 03 25 x 1"
ZPW 32 02 32 x ¾"
ZPW 32 03 32 x 1"
ZPW 32 04 32 x 5/4"
ZPW 40 03 40 x 1"
ZPW 40 04 40 x 5/4"
ZPW 40 05 40 x 6/4"
ZPW 50 04 50 x 5/4"
ZPW 50 05 50 x 6/4"
ZPW 50 06 50 x 2"
ZPW 63 05 63 x 6/4"
ZPW 63 06 63 x 2"

zlaczka-prosta-PE-PE

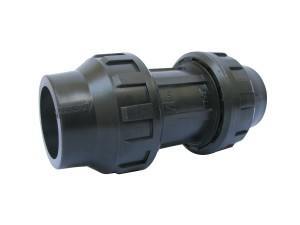

Złączka prosta PE-PE
NR KAT.d x d
ZPE 20 20 x 20
ZPE 25 25 x 25
ZPE 32 32 x 32
ZPE 40 40 x 40
ZPE 50 50 x 50
ZPE 63 63 x 63
ZPE 75 75 x 75
ZPE 90 90 x 90

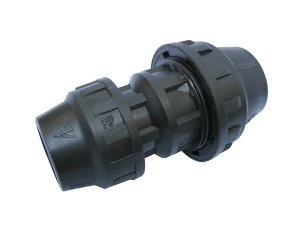

zlaczka-prosta-PE-PE-redukcyjna

Złączka prosta PE-PE redukcyjna
NR KAT.d x d
ZPR 25 20 25 x 20
ZPR 32 25 32 x 25
ZPR 40 25 40 x 25
ZPR 40 32 40 x 32
ZPR 50 32 50 x 32
ZPR 50 40 50 x 40
ZPR 63 40 63 x 40
ZPR 63 50 63 x 50

zlaczka-prosta-PE-STAL

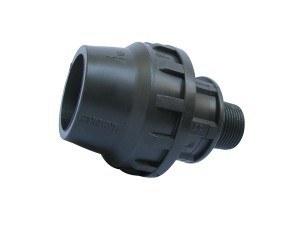

Złączka prosta PE-stal z gwintem zewnętrznym
NR KAT.d x G
ZPZ 20 01 20 x ½"
ZPZ 20 02 20 x ¾"
ZPZ 25 01 25 x ½"
ZPZ 25 02 25 x ¾"
ZPZ 25 03 25 x 1"
ZPZ 32 02 32 x ¾"
ZPZ 32 03 32 x 1"
ZPZ 32 04 32 x 5/4"
ZPZ 40 02 40 x ¾"
ZPZ 40 03 40 x 1"
ZPZ 40 04 40 x 5/4"
ZPZ 40 05 40 x 6/4"
ZPZ 40 06 40 x 2"
ZPZ 50 04 50 x 5/4"
ZPZ 50 05 50 x 6/4"
ZPZ 50 06 50 x 2"
ZPZ 63 04 63 x 5/4"
ZPZ 63 05 63 x 6/4"
ZPZ 63 06 63 x 2"
ZPZ 63 07 63 x 2½"
ZPZ 75 07 75 x 2½"
ZPZ 90 08 90 x 3"

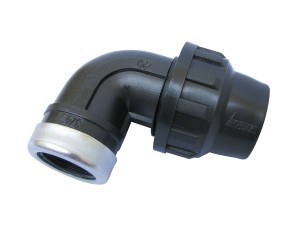

kolano-PE-STAL-z-gwintem-wewnetrznym

Kolano PE-stal z gwintem wewnętrznym
NR KAT.d x G
KPW 20 01 20 x ½"
KPW 20 02 20 x ¾"
KPW 25 01 25 x ½"
KPW 25 02 25 x ¾"
KPW 25 03 25 x 1"
KPW 32 02 32 x ¾"
KPW 32 03 32 x 1"
KPW 40 03 40 x 1"
KPW 40 04 40 x 5/4"
KPW 40 05 40 x 6/4"
KPW 50 05 50 x 6/4"
KPW 63 06 63 x 2"

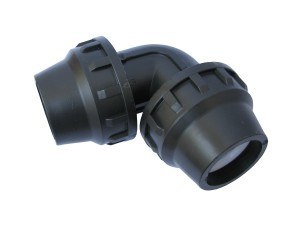

kolano-PE-PE

Kolano PE-PE
NR KAT.d x d
KPE 20 20 x 20
KPE 25 25 x 25
KPE 32 32 x 32
KPE 40 40 x 40
KPE 50 50 x 50
KPE 63 63 x 63
KPE 75 75 x 75
KPE 90 90 x 90



kolano-PE-STAL-z-gwintem-zewnetrznym

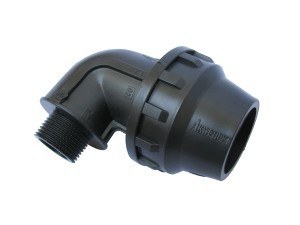

Kolano PE-stal z gwintem zewnętrznym
NR KAT.d x G
KPZ 20 01 20 x ½"
KPZ 20 02 20 x ¾"
KPZ 25 01 25 x ½"
KPZ 25 02 25 x ¾"
KPZ 25 03 25 x 1"
KPZ 32 02 32 x ¾"
KPZ 32 03 32 x 1"
KPZ 32 04 32 x 5/4"
KPZ 40 03 40 x 1"
KPZ 40 04 40 x 5/4"
KPZ 40 05 40 x 6/4"
KPZ 50 05 50 x 6/4"
KPZ 50 06 50 x 2"
KPZ 63 06 63 x 2"
KPZ 75 07 72 x 2½"
KPZ 90 08 90 x 3"

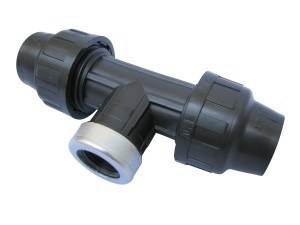

trojnik-PE-STAL-z-gwintem-wewnetrznym

Trójnik PE-stal z gwintem wewnętrznym
NR KAT.d x G x d
TPW 20 01 20 x ½" x 20
TPW 25 01 25 x ½" x 25
TPW 25 02 25 x ¾" x 25
TPW 25 03 25 x 1" x 25
TPW 32 02 32 x ¾" x 32
TPW 32 03 32 x 1" x 32
TPW 40 03 40 x 1" x 40
TPW 40 04 40 x 5/4" x 40
TPW 50 05 50 x 6/4" x 50
TPW 63 06 63 x 2" x 63




trojnik-PE-STAL-z-gwintem-zewnetrznym

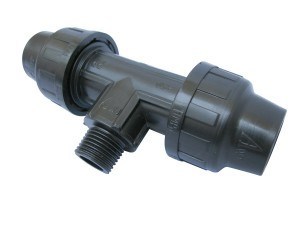

Trójnik PE-stal z gwintem zewnętrznym
NR KAT.d x G x d
TPZ 20 01 20 x ½" x 20
TPZ 25 02 25 x ¾" x 25
TPZ 25 03 25 x 1" x 25
TPZ 32 02 32 x ¾" x 32
TPZ 32 03 32 x 1" x 32
TPZ 32 04 32 x 5/4" x 32
TPZ 40 03 40 x 1" x 40
TPZ 40 04 40 x 5/4" x 40
TPZ 40 05 40 x 6/4" x 40
TPZ 50 05 50 x 6/4" x 50
TPZ 50 06 50 x 2" x 50
TPZ 63 06 63 x 2" x 63
TPZ 75 07 75 x 2½" x 75

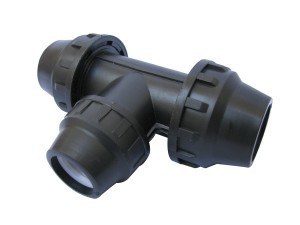

trojnik-PE-PE-PE-redukcyjny

Trójnik PE-PE-PE redukcyjny
NR KAT.d x d x d
TRE 25 20 25 x 20 x 25
TRE 32 20 32 x 20 x 32
TRE 32 25 32 x 25 x 32
TRE 40 20 40 x 20 x 40
TRE 40 25 40 x 25 x 40
TRE 40 32 40 x 32 x 40
TRE 50 25 50 x 25 x 50
TRE 50 32 50 x 32 x 50
TRE 50 40 50 x 40 x 50
TRE 63 32 63 x 32 x 63
TRE 63 40 63 x 40 x 63
TRE 63 50 63 x 50 x 63





trojnik-PE-PE-PE

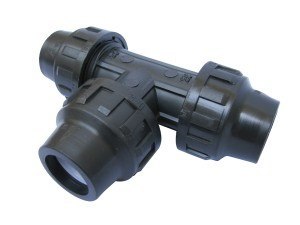

Trójnik PE-PE-PE
NR KAT.d x d x d
TPE 20 20 x 20 x 20
TPE 25 25 x 25 x 25
TPE 32 32 x 32 x 32
TPE 40 40 x 40 x 40
TPE 50 50 x 50 x 50
TPE 63 63 x 63 x 63
TPE 75 75 x 75 x 75

zlaczka-prosta-z-kolnierzem

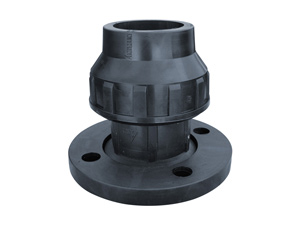

Złączka prosta z kołnierzem
NR KAT.d x D
ZPK 63 50 63 x 50





wkladka-redukcyjna

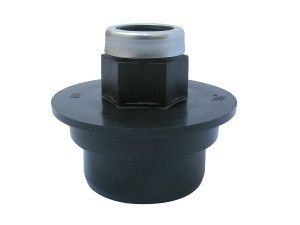

Wkładka redukcyjna
NR KAT.d x G
WRW 50 01 50 x ½"
WRW 50 02 50 x ¾"
WRW 50 03 50 x 1"
WRW 63 01 63 x ½"
WRW 63 02 63 x ¾"
WRW 63 03 63 x 1"


Способ монтажа

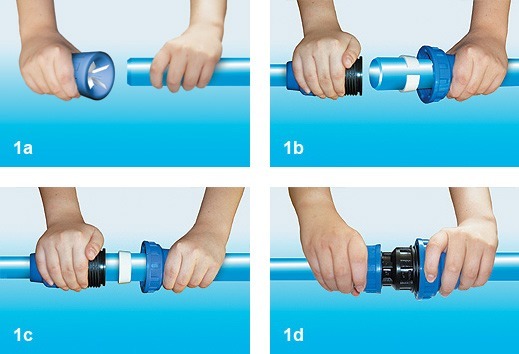

Пример монтажа с использованием зажимной муфты

zlaczki-przyklad-1

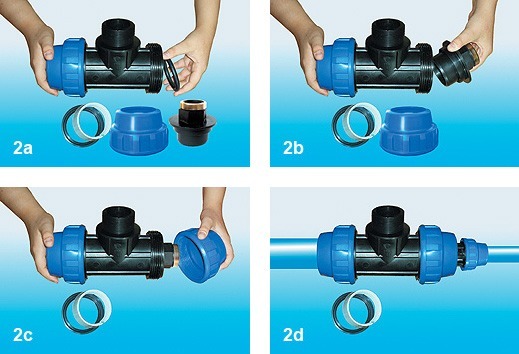

Пример монтажа с использованием зажимной муфты и переходной вставки

zlaczki-przyklad-2

Для обеспечения долговечности и прочности соединения муфты следует затягивать гаечным ключом.
